回路电阻测试接线方法

操作方法

1．接线方法。

2．仪器面板与测试线的连接处应扭紧，不得有松动现象。

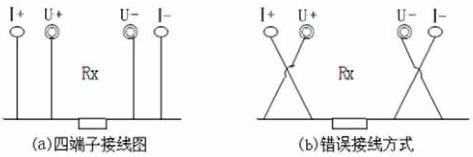

3．应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。

4．检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。

5．调节“电流选择”旋钮，选择要选用的电流档位，然后按下“测量”键此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程。

6．测量完毕，断开电源开关，将测试线夹收好，放入附件包内。

提供不小于200A的直流电源,经过科学的计算,使测量的被试品电阻值不受电流波动影响。适用于高压开关接触（回路）电阻的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。
