SF6气体质量分析仪详细参数

日期:2020-12-28 15:26:00

点击:

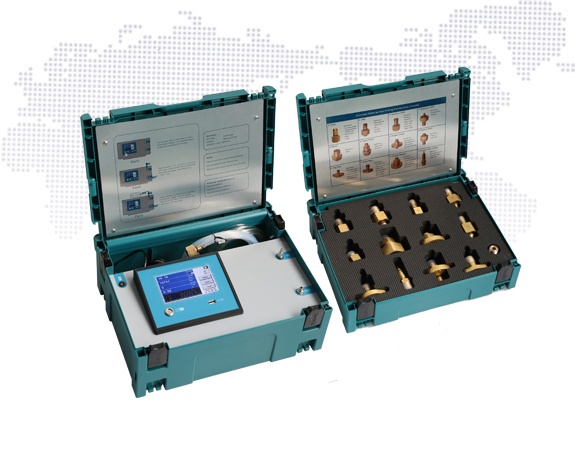

　　SF6气体质量测试仪是我公司研制用于现场测试SF6气体纯度，水分，分解产物，CF4气体含量以及空气含量的便携式仪表。其核心器件采用欧洲传感器公司生产的红外原理（NDIR）SF6气体纯度测试传感器用于测试SF6气体的纯度，芬兰维萨拉生产的阻容传感器作为微量水分分析传感器，德国Smartgas公司生产的红外原理（NDIR）传感器作为SF6气体分解物CF4气体测试的感应原件，空气传感器采用itg技术，配合意法半导体专业硬件芯片及优秀的软件算法，诞生了我公司全新一代的SF6气体质量测试仪。

　　SF6气体质量测试仪为用户提供合理，高效的SF6气体分析手段。仪器设计美观合理，仪表材质优良。整体设计为组合方案。运输和携带方案可兼容我公司全系列SF6气体分析设备。本产品适合任何自然环境现场使用。

　　应用范围

　　电力用SF6气体分析

　　SF6气体钢瓶气质量检测

　　回收再利用SF6气体质量检测

　　高纯气体制造

　　半导体工业干气供应

　　研发用途

技术参数

SF6纯度检测部分	测量方式	红外（NDIR）测量原理（欧洲传感器公司NDIR系列传感器）
	使用环境温度	-20℃~+60℃
	测量范围	0~100%
	响应时间	[90％]60s
	测量误差	优于±0.5%FS
	重复性误差	±0.5%
	分辨率	0.01%
	显示单位	%
SF6微量水分检测部分	测量方式	阻容测量原理（芬兰维萨拉DMT系列传感器）
	使用环境温度	-20℃~+60℃
	测量范围	-80℃~+20℃（当露点温度低于0℃，传感器输出为霜点）
	响应时间	63％[90％] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s]
	测量误差	优于±1℃
	重复性误差	±0.5℃
	分辨率	0.01℃
	显示单位	℃，ppm，℃P20（带有环境20℃的露点换算值）
CF4气体检测部分	测量方式	红外（NDIR）测量原理（德国Smartgas公司NDIR系列传感器）
	使用环境温度	-20℃~+60℃
	测量范围	0-1000PPmv
	测量误差	±5PPmv（FS）
	重复性误差	±2PPmv
	分辨率	0.1PPmv
	显示单位	PPmv
分解产物参数	H2S	1～200PPmv
	SO2	1～100PPmv
	CO	1～500PPmv
	HF	1～50PPmv
	灵敏度	0.5PPmv
Air空气检测部分	测量方式	氧化锆（德国itg公司NDIR系列传感器）
	使用环境温度	-20℃~+60℃
	测量范围	0-100%
	测量误差	±0.5%（FS）
	重复性误差	±0.2%
	分辨率	0.01%
	显示单位	%
	气体流量	400~600ml/min
	流量显示	0~1000mL进口数字流量计
	样气压力	≤1MPa
	环境湿度	90%RH
	测量数值影响	压力与流量无影响
	电源	交直流两用（8小时以上的电池使用时间）、交流时：220VAC±10%，50Hz
