执行标准:DL/T596-1996
GDJD-3A SF6气体密度继电器全自动校验仪采用嵌入式微机技术,选用进口高性能压力、温度传感器。能实现测量过程全自动,运用先进的SF6气体压力和温度之间关系的数学模型,能自动进行标准换算。特别适用于电力系统中SF6气体产品的生产、安全运行、预试以及维护。
主要功能
闭锁回复值校验:继电器指针为零位时,缓慢匀速充气,记录继电器闭锁动作时压力值并进行标准换算
报警回复值校验:继续缓慢匀速充气,记录继电器报警动作时压力值并进行标准换算
超压回复值校验:继续缓慢匀速放气,记录继电器超压报警时压力值并进行标准换算
超压值校验:继电器内压力值高于报警回复值时,缓慢匀速放气,记录继电器报警信号时压力值并进行标准换算
闭锁值校验:继续缓慢匀速放气,记录继电器闭锁信号时的压力值并进行标准换算
其他功能
如被校验的继电器附有压力表或密度表,可对其精度进行全自动校验
任意环境温度下SF6气体压力和20℃时的标准压力的相互换算
可设定多次测量同一密度继电器,取测量平均值
产品特点
该校验仪吸收国内同类产品先进经验,运用了先进的精确的SF6气体压力和温度之间关系的数学模型,根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术,选用进口的高性能压力、温度传感器,解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度,并自动换算成20℃时的标准压力值,从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室,而且避免了大量的SF6气体的浪费。具有以下显著特点:
工作电源: | 交直流两用,内置充电电池,可连续工作数小时,AC220V±10%,50Hz。 |
精 度: | 0.25级(可以根据用户要求定制)。 |
显示方式: | 3.5寸真彩液晶显示。 |
打印方式: | 针式微打。 |
测量压力范围: | 0~1.0Mpa |
校验压力范围: | 20℃时标准压力0~0.9Mpa。 |
测量温度范围: | -50℃~+100℃。 |
系统温度仪: | -50℃~100℃ |
外形尺寸: | 258×240×88 |
仪器重量: | 约2.5Kg。 |
压力分辨率: | 0.0001MPa |
温度分辨率: | 0.1℃ 5.6 |
存储容量: | 50~100条 |
通信接口: | USB 2.0,支持数据分析软件 |
使用条件 | 环境温度:-20℃~60℃。 |
相对温度:不大于93%(25℃)。 |

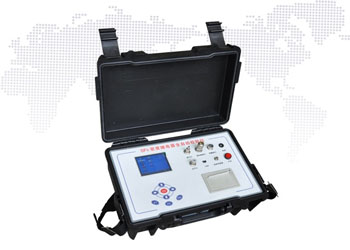

产品图示
工作人员调试产品
